一、单选

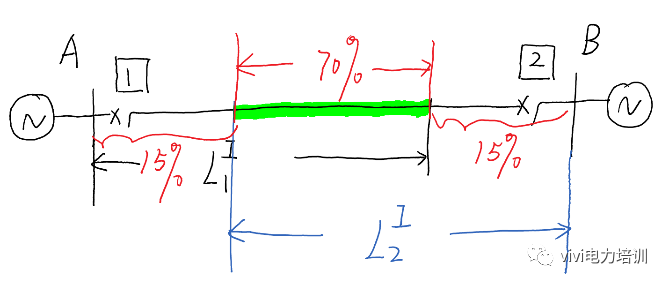

1、双侧电源线路中，配置三段式距离保护，当距离Ⅰ段整定的保护范围是85%时，全线路范围内短路故障时能够瞬时动作的范围为（  B  ）（本题0.5分）

A、60%

B、70%

C、40%

D、50%

【解析】如图所示

保护1瞬时动作的部分为AB线路全长的85%，保护2瞬时动作的部分为BA线路全长的85%，所以要从两侧同时瞬时切除故障，只能是两侧保护的区域的重叠部分，占线路全长的70%。

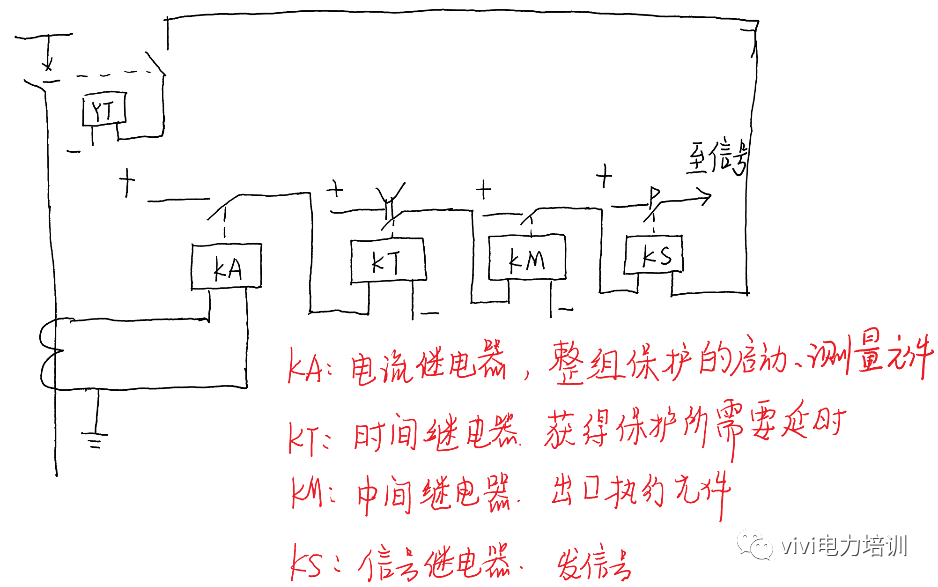

2、在限时电流保护的工作回路中， 属于执行输出元件的是（  A ）（本题0.5分）

A、中间继电器

B、信号继电器

C、电流继电器

D、时间继电器

【解析】如图所示

3、闭锁式方向纵联保护在判别故障方向时，通常采用（  C ）（本题0.5分）

A、工频故障分量闭锁元件

B、高频故障分量闭锁元件

C、工频故障分量方向元件

D、高频故障分量方向元件

【解析】用来判别方向的元件肯定是需要方向元件的，电力系统故障主要监测的是工频故障分量，故答案选C。

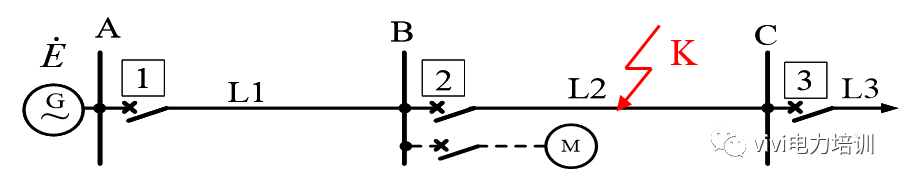

4、对于定时限过电流保护， 其启动电流整定原则是（ B ）（本题0.5分）

A、启动电流大于所在线路上的最大负荷电流

B、保护装置中电流继电器的返回电流大于负荷的自启动电流

C、启动电大于下一条线路末端的最大相间短路电流

D、启动电流大于所在线路末端的最小相间短路电流

【解析】

1）在被保护线路流过最大负荷电流时，保护装置不应动作，即

2）相邻线路短路故障切除后，保护应可靠返回，即

又因为电流保护的动作电流大于返回电流，即

所以条件2）满足的话，条件1）一定满足。

引入可靠系数、返回系数、电动机自启动系数，可得保护的动作电流为

式中：：可靠系数，取1.15~1.25；

  ：电动机自启动系数，一般取1.5~2；

   ：返回系数，一般取0.85~0.95

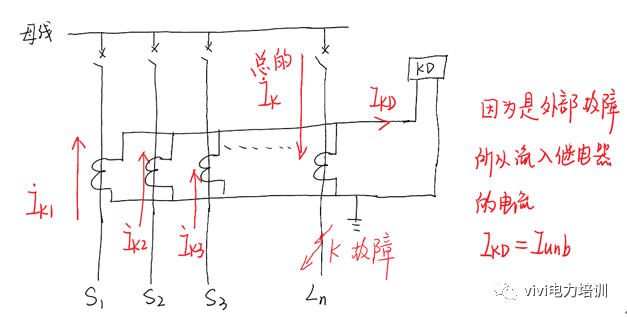

5、母线上连接元件较多时，发生近端区外故障时，故障支路电流很大，由于（ D   ），母线差动保护的差动继电器中将流过很大的不平衡电流，导致母线差动保护误动作。（本题0.5分）

A、非故障支路的电流互感器严重饱和

B、变压器支路的电流互感器严重饱和

C、母联断路器支路的电流互感器严重饱和

D、故障支路电流互感器严重饱和

【解析】如图所示

对于母线差动保护来说，流入继电器的电流是母线上所连接全部支路的总的电流的相量和，对于区外故障，流入继电器的只有不平衡电流，但是故障线路的短路电流是母线上全部电源回路的短路电流之和，所以对于故障线路来说，其一次电流很大，互感器会严重饱和，使不平衡电流增大，可能导致保护误动作。

6、在（  A ）情况下，220kV输电线路上的重合闸不应该动作。（本题0.5分）

A、断路器跳闸后出现操动机构中使用的气压降低

B、输电线路距离保护误动作发生跳闸

C、输电线路发生瞬时单相接地故障

D、输电线路发生永久两相接地故障

【解析】自动重合闸不应该动作的情况有①手动或者遥控装置使断路器跳闸不应该重合；②手动合闸于故障线路，保护跳闸后不重合；③断路器操动机构有问题不重合，故答案选A

7、能够反映变压器油箱漏油，铁芯烧损故障的保护是（  D ）（本题0.5分）

A、过励磁保护

B、过电流保护

C、变压器纵差动保护

D、瓦斯保护

【解析】过励磁保护反映的是电压和频率的比值；过电流保护反映的是电流的大小；变压器纵差动保护，反映的是被保护元件两侧电流的的相量和；瓦斯保护反映的是油箱内气体的容积和油流的速度；当铁芯过热烧损，变压器油会被分解，产生大量的气体，导致瓦斯保护动作，故答案选D

8、限时电流速断保护，在计算灵敏系数时，所采用的故障分量计算值为（ D ）（本题1分）

A、最大运行方式下，线路末端发生三相短路时的短路电流

B、最小运行方式下，线路末端发生三相短路时的短路电流

C、最大运行方式下，线路末端发生两相短路是的短路电流

D、最小运行方式下，线路末端发生两相短路时的短路电流

【解析】灵敏度校验应该用最小短路电流除以整定值，故应该用最小运行方式两相短路，答案选D

9、对于瞬时电流速断保护，最大的保护范围出现在（  A ）（本题0.5分）

A、最大运行方式下的三相短路

B、最小运行方式下的两相短路

C、最大运行方式下的两相短路

D、最小运行方式下的三相短路

【解析】瞬时电流速断保护的保护范围受运行方式和故障类型的影响，当整定值固定不变时，短路电流越大，灵敏性越高，保护范围越长，答案选A

10、保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度地保证系统中无故障部分仍能继续安全运行，称为继电保护的（ C ）。（本题0.5分）

A、灵敏性

B、可靠性

C、选择性

D、速动性

【解析】线路发生故障时，只切除故障线路，让非故障部分继续工作，使停电范围最小，是选择性的要求。故答案选C

二、多选

1、中性点不直接接地系统发生单相接地故障时，常用的保护措施有（ ACD ）（本题1分）

A、零序功率方向保护

B、负序电压保护

C、零序电压保护（绝缘监察装置 ）

D、零序电流保护

【解析】小电流系统发生接地故障：全系统都会出现零序电压，故可以选C，故障线路的零序电容电流大于非故障线路的零序电容电流，故可以选D，故障线路零序功率是线路到母线，非故障线路的零序功率是母线到线路，故可以选A

2、间接比较输电线路两侧的电气量构成的纵联保护有（ AD  ）。（本题1分）

A、距离纵联保护

B、电流相位比较式纵联保护

C、纵联差动保护
